Координатно-пробивной станок кажется простым на первый взгляд: за одну установку он может сделать кучу отверстий, вырезать контуры и убрать лишний металл. Но за этим простым видом скрывается целый спектр задач, который зависит от типа заготовки, материала и требуемой точности. В этой статье мы разберём, какие именно операции выполняются на таких станках, чем они отличаются друг от друга и какие задачи они решают в производстве. Разумеется, мы будем говорить без воды и с конкретикой, чтобы вы могли сразу применить знания на практике.
- Как устроен и зачем нужен координатно-пробивной станок
- Основные операции на координатно-пробивном станке
- Пробивка отверстий
- Контурная резка по линии
- Вырубка заготовок
- Пазовая резка и продольные пазы
- Перфорирование
- Формообразование и декоративные элементы
- Контроль качества и доводка кромок
- Таблица: характеристики и примеры операций
- Преимущества и ограничения
- Применение на практике: примеры из производства
- Заключение
Как устроен и зачем нужен координатно-пробивной станок
Ключевая идея координатно-пробивного станка состоит в том, что рулон или лист металла зажимается неподвижно, а рабочие инструменты — печати, пуансоны и матрицы — последовательно двигаются по заданным координатам. Это позволяет за один проход получить целый набор геометрий: отверстия, вырезы по контуру, пазы и даже простые формообразующие элементы. Станки такого типа особенно востребованы там, где важна высокая скорость штамповки и повторяемость деталей, например, в автомобильной индустрии, бытовой технике или в конструкторском цехе по производству корпусов.
Основные операции на координатно-пробивном станке

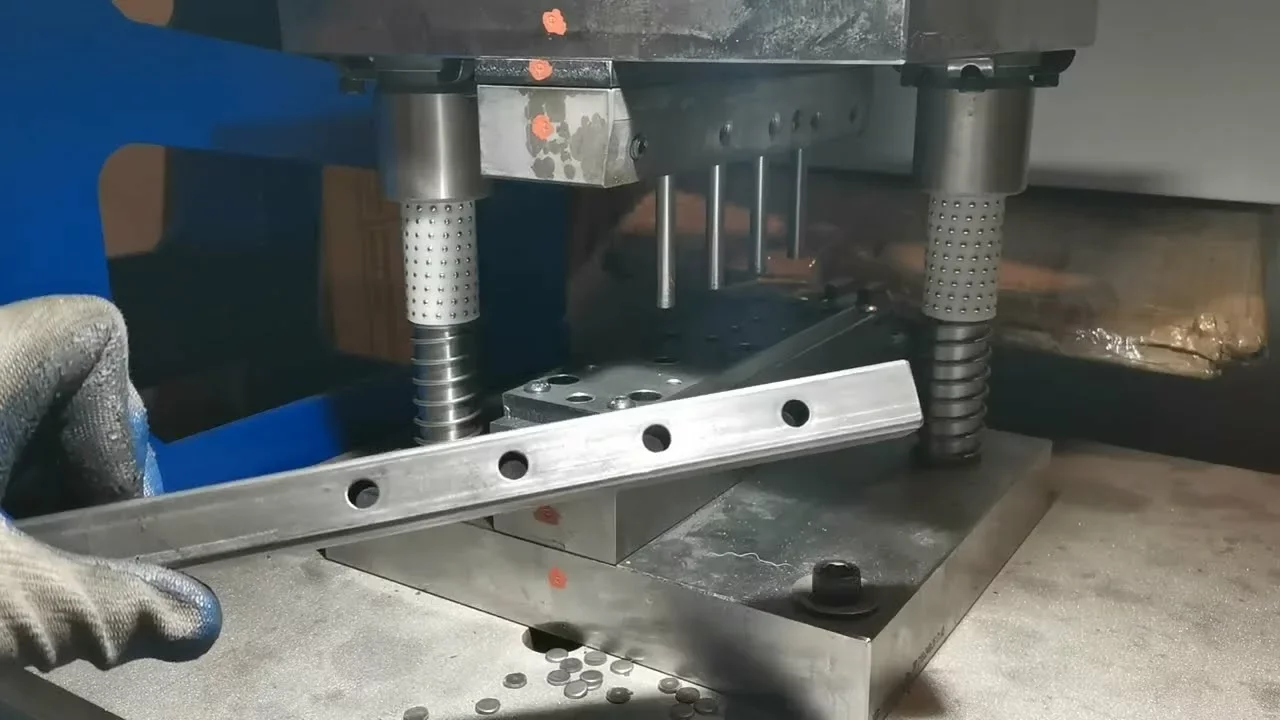

Пробивка отверстий
Пробивка отверстий — это,пожалуй, самая распространённая операция. В зависимости от задачи выбираются круглые, овальные, квадратные или прямоугольные отверстия. В первую очередь это отверстия под крепёж, вентиляционные дырки и технологические отверстия, которые потом будут использоваться для суровой сборки или соединения деталей.
Важные моменты: размеры отверстий задаются в таблицах координат, диаметр подбирается под резьбовые шпильки или технологические соединения, а точность достигается за счёт подбора пуансона, толщины материала и качества калибровки станка. В современных КПС часто предусмотрены возможность повторной пробивки через одну заготовку без перемещений — экономия времени и рост производительности.
Высокая скорость и точность пробивки на контактно-пробивном станке https://metalloobrabotka.org/ обеспечивают производительность и качество кромок без дополнительной обработки, что делает технологию особенно эффективной для серийного изготовления перфорированных листов и деталей с множеством отверстий.
Контурная резка по линии
Контурная резка по линии — это вырез по заданной поверхности, чтобы получить готовую деталь или заготовку нужной формы. В отличие от простой пробивки, здесь важна точность следования контуру, чтобы не нарушить сопряженные поверхности и требования к размеру. Контурная резка может включать резку по сложному контуру, от прямых углов до плавных кривых. В некоторых станках применяется система маркеров и программирования под CAD-настройки, что позволяет точно перенести геометрию из электронного чертежа на металл.

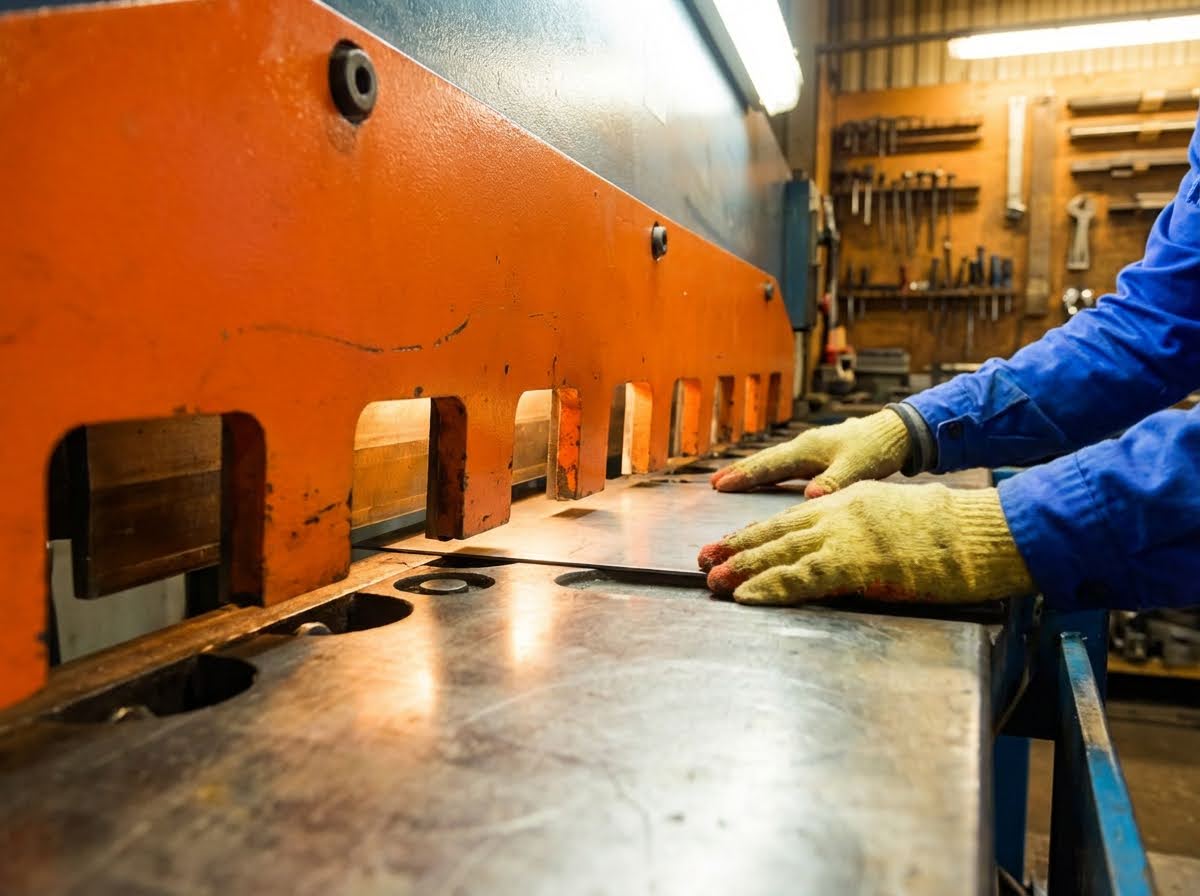

Вырубка заготовок
Вырубка заготовок, или вырубка по контуру, — это отдельная категория операций. В этом режиме пуансоны вынимают готовую деталь из листа, а оставшийся материал служит отходами. Часто применяется для серийного изготовления, когда нужно получить многократные одинаковые детали без дополнительных операций по обработке. Такая работа особенно полезна, если заготовка имеет сложную форму или множество элементов на одной пластине.
Пазовая резка и продольные пазы
Пазы различной формы и длины — обычная задача для крепёжных систем, направляющих и шип-пазовых соединений. В станке можно выполнить прямые и криволинейные пазы, задавая их параметры по координатам. Пазы часто используются как часть сборочной геометрии, для снижения веса или формирования подрезов под последующую гибку или сборку блока.
Перфорирование
Перфорирование представляет собой серию мелких отверстий в виде матрицы, сетки или узора. Зачем это нужно? Чтобы снизить вес изделия, повысить теплоотвод или создать декоративный эффект. Важно контролировать плотность перфорации и точность расположения точек: это влияет на прочность и соответствие междетальным зазорам.
Формообразование и декоративные элементы
Некоторые модели координатно-пробивных станков оснащены инструментами для простого формообразования — выдавливания ребер, штампования выемок, фасок и других образующих элементов. Это позволяет получить готовый контур или деталь с нужной формой без привлечения отдельной операции пресс-формовки. Такие возможности расширяют функционал станка и сокращают цикл производства.
Контроль качества и доводка кромок
После пробивки часто требуется минимум доводки. Это может быть снятие заусенцев, сглаживание краёв и контроль отклонений по размерам. Современные станки включают оптические или контактные датчики, которые позволяют проверить точность отверстий и контуров в режиме реального времени. Доводка за счёт отдельной обработки может выполняться в течение производственного цикла на том же оборудовании, что сокращает время на подготовку деталей к сборке.
Таблица: характеристики и примеры операций
| Операция | Типы форм и инструментов | Типичные параметры | Примечания |
|---|---|---|---|
| Пробивка отверстий | круглые, квадратные, овальные; пуансоны и матрицы | диаметр от 1 до 60 мм; точность до ±0,05–0,2 мм | многоточечная или серия по координатам |
| Контурная резка | контурные резаки, пластины для выреза | сложные контуры; допуски на изгиб | последовательная вырезка по координатам |
| Вырубка заготовок | форма пуансона с матрицей | регулируемые габариты заготовок | часто применяется для серийной продукции |
| Пазовая резка | пазы прямые и криволинейные | ширина и глубина паза, длина | используется для соединений или регулировки деталей |
| Перфорирование | мелкие отверстия по сетке | шаг между отверстиями; диаметр отверстий | легирование веса, теплообмен, декоративный эффект |
Преимущества и ограничения
- Высокая скорость производства сегментов и повторяемость — особенно в серийном производстве.
- Точность и минимальные допуски по краям, что экономит ресурс на последующей обработке.
- Гибкость: можно сочетать несколько операций в одной загрузке заготовки, если станок оснащён соответствующими инструментами.
- Необходимость грамотного проектирования: неправильная раскладка отверстий или дужек может привести к браку или перерасходу материала.
- Требуется регулярная настройка и обслуживание узлов наведения, чтобы не накапливались отклонения в координатах.
Применение на практике: примеры из производства
— Автомобильная индустрия: крылья, панели под кузов и крепежные пластины — требуют множества отверстий и точной резки по контуру.
— Электротехника: корпуса, крышки и подложки с узкими слотами и длинными лезвиями для вентиляции.
— Бытовая техника: панели и дверцы с отверстиями под дисплеи, кнопки и вентиляционные каналы — сочетание контурной резки и пробивки.
- Простые изделия: масса повторяющихся деталей, где главное — скорость и стабильность геометрий.
- Сложные формы: изделия с плавными контурами требуют точной трассировки контура и высокой точности по координатам.
- Сборочные узлы: наличие нескольких видов отверстий облегчает последующую сборку и регламентированное размещение крепежей.
Заключение
Координатно-пробивной станок — это не просто набор инструментов, а комплексная система, которая объединяет точность, гибкость и скорость. Правильный выбор режима работы и грамотное проектирование элементов позволяют получить готовые детали с минимальными затратами времени и материалов. При грамотном подходе такие станки становятся ядром производственного цикла: они выдают большое количество деталей различной сложности за короткие циклы и с высокой повторяемостью.
